Шиберные

Шиберные
Технические данные:

Производительность:

до 65 м3/час

Рабочее давление:

до 8,5 бар

Вязкость:

100 сПз

Диаметр соединений:

от 2" до 3"

Температура:

От -30°C до +50°C

ОПИСАНИЕ

Шиберные (пластинчатые, лопастные) насосы, предлагаемые компанией Vaterpass – это специальное промышленное оборудование роторного типа, предназначенное для перекачивания жидких нефтепродуктов и сжиженного газа в тяжелых условиях эксплуатации (перепад давления, превышение скорости работы, тяжелые осевые нагрузки). Зачастую эти помпы применяют для погрузо-разгрузочных работ при транспортировке LPG, бутана, пропана, фреона, топлива, бензина, химикатов, растворителей и проч.

КОНСТРУКЦИЯ

Насосы серии PV специально разработаны в соответствии с требованиями предприятий газовой промышленности. Уникальная конструкция скользящих лопастей с функцией прямого вытеснения обладает наилучшими характеристиками: стабильно высокий уровень производительности, энергоэффективность, бесперебойная работа и низкие затраты на техническое обслуживание.

 шиберные насосы для нефтепродуктов

ПРИНЦИП РАБОТЫ

Пластинчатые насосы функционируют при помощи ротора со скользящими радиальными пазами, которые всасывают жидкость за каждой такой лопастью, через впускное отверстие в камере. Когда ротор вращается, жидкость перемещается между лопастями к выпускному отверстию, где она выходит, когда насосная камера сжимается вниз. Каждая лопасть обеспечивает механический толчок жидкости перед ней. Контакт лопасти со стенкой камеры поддерживается тремя силами:

  • Центробежной, что двигает лопасти ротора, которые вращаются от входного отверстия наверх и выталкивают при этом рабочее вещество.
  • Механической, что толкает стержни перемещаться между противостоящими пазами лопастей
  • Гидравлической, что создает давление, подталкивающее жидкость пройти через пазы и воздействующее на заднюю часть лопастей.

Каждый оборот шиберного насоса вытесняет постоянный объем рабочей среды.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Монтаж и проведение пуско-наладочных работ выполняются опытным, обученным и квалифицированным персоналом Vaterpass в соответствии с нормами и стандартами безопасности. Для поддержания срока службы и безопасности прибора необходимо, чтобы техническое обслуживание выполнялось правильно проинструктированным персоналом. Обучение предоставляется со стороны нашей компании.

СЕРТИФИКАЦИЯ

Насосы шиберного типа соответствуют множеству отраслевых стандартов.



Международный стандарт ISO 9001

Маркировка взрывозащищенного оборудования

Маркировка соответствия основным требованиям директив ЕС

МАТЕРИАЛ ИСПОЛНЕНИЯ

Часть

Материал

Часть

Материал

Корпус

Ковкий чугун GGG 41,3

Вал

8620 Сталь

Голова

Ковкий чугун GGG 41,3

Флюгер

Современный полимер

Ротор

Ковкий чугун GGG 41,3

Пластинчатый Driver

Современный полимер

Крышка предохранительного клапана

Ковкий чугун GGG 41,3

Пружина предохранительного клапана

Сталь

Крышка подшипника

Ковкий чугун GGG 41,3

Подшипник

Сталь

Кулачок

Ковкий чугун GGG 41,3

Упорный подшипник

Сталь

Боковая пластина

Чугун GG26

Уплотнительные кольца

Viton

Вход / Выход

Ковкий чугун GGG 41,3








ПРЕИМУЩЕСТВА

Высокое качество оборудования. Саморегулирующиеся лопасти увеличивают эксплуатационные качества. Все модели сделаны из полимерных материалов, устойчивых к тепловому удару и с применением шарикоподшипников с низким коэффициентом трения для обеспечения высокой эффективности и бесшумности.

Простота обслуживания. Замена лопасти, втулки и дисков не требует особого инструмента и привлечения специалистов.
Пластинчатый насос потребляет меньше мощности, чем другие помпы объёмные типа. Таким образом, требуется менее мощный мотор и снижается энергопотребление после установки насоса
Снижение кавитации за счетпрямого входного потока.
Внутренний перепускной клапан поддерживает постоянное давление среды и обеспечивает отвод излишней жидкости.
Двойные торцевые уплотнения полностью исключают возможность утечки рабочей среды в атмосферу.
Двойной концевой вал обеспечивает прочность, необходимую для безопасной работы при высоком давлении при любой температуре
И прочие преимущества конструкции: соединение при помощи клинового ремня, гидромотора и редуктора.

Варианты исполнения

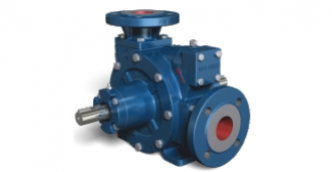

PV 200 Размер на входе 2, размер на выходе 1
PV 200 Размер на входе 2", размер на выходе 1"
Оба направления всасывания (левое и правое) возможны из-за двойного вала, особенно в грузовых автомобилях. Максимально доступный перепад давления 8,5 бар.
Перейти »
PV 320 Размер на входе 3, размер на выходе 2
PV 320 Размер на входе 3", размер на выходе 2"
Насос серии PV 320 подключается к основному хранилищу напрямую, не требуя каких-либо фитингов (соединений) для применения в грузовых автомобилях. Эти насосы могут передавать жидкость в основной грузовик, емкость которого находится внутри разгрузочного хранилища из-за двойного всасывания. Максимальный перепад давления 8,5 бар.
Перейти »
PV 350 Размер на входе 3, размер на выходе 3
PV 350 Размер на входе 3", размер на выходе 3"
Оба направления всасывания (левое и правое) доступны благодаря двойному валу, особенно в грузовых автомобилях. Эти насосы более производительны при одинаковых оборотах в сравнении с аналогичными типами агрегатов.
